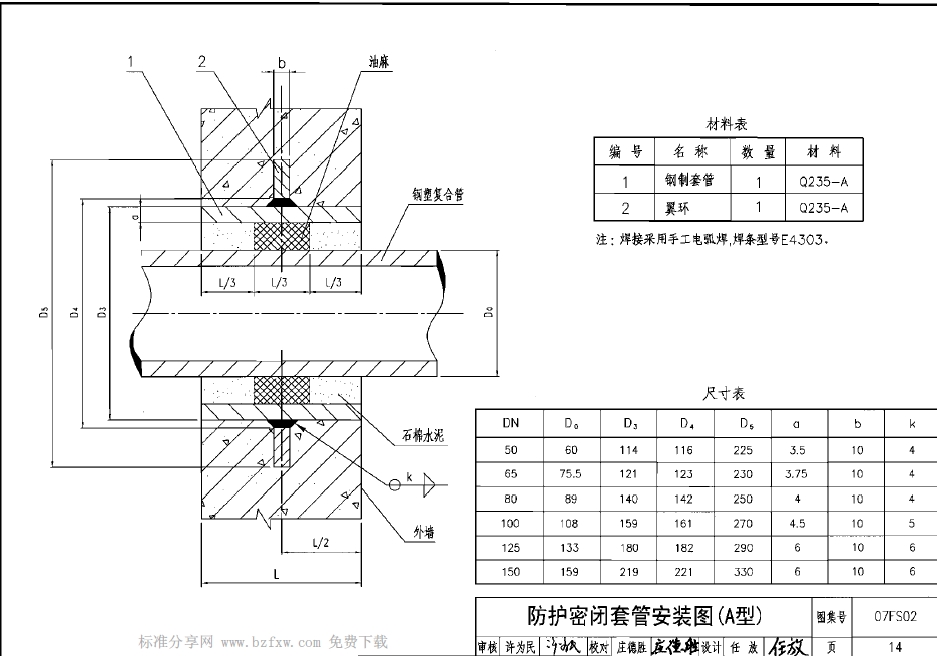

07fs02防空地下室防护密闭防水套管套管

      《07fs02防空地下室给排水设施的安装图集》是中国建筑东北设计研究院在2007年5月1日根据中华人民共和国建设部和国际人民防空办公室批准设计出版的最新图集。
编制依据：1.1根据建设部建质函[2006]71号文章“关于印发《2006年国家建筑标准设计编制工作规划》的通知”，为适应新修编的《人民防空地下室设计规范》GB5003-2005的要求，对国家标准图集04FS02《防空地下室给排水设施的安装》进行全面的修订。
1.2现行国家标准规范：《人民防空地下室设计规范》GB5003-2005
                                          《建筑给水排水设计规范》GB50015-2003
                                          《人民防空工程施工及验收规范》GB50134-2004
                                          《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
2适用范围：
适用于核4级、核4B级、核5级、核6级、核6B级甲类防空地下室及常5级、常6级乙类防空地下室以及居住小区内的结合民用建筑异地修建的甲、乙单建掘开式人防工程中，战时给水设施的安装。
3选用及安装：
3.1给水引入管应选用钢塑复合管、热镀锌钢管。防护阀门可采用符合规范及产品要求的其他材料。排水出户管道采用钢塑复合管或钢管，防护阀门内排水管道采用塑料管或者机制排水铸铁管。
3.2贮水箱容积、污水积水池容积应根据具体的设计条件计算确定。贮水箱、给水设备（水泵、气压水罐）、污水处理泵、电热水器等设备基础和集水池结构均应提供给土建专业设计确定。
3.3热水加热器可根据设计范围在清洁区内。
3.4给水引入管在防空地下室内侧应设防护阀门。战时不允许间断供水时必须采用防爆波阀门；战时允许临时断水的管道应采用公称压力不小于1.0MPa，阀芯为不锈钢或铜芯的闸板阀或者截止阀。用截止阀时关闭方向应和冲击波方向一致。
3.5压力拍出管及通气管在防空地下室内侧应设置防护阀门，允许隔绝关闭的管道也可采用公称压力不小于1.0MPa，阀芯为不锈钢或者铜芯的闸板阀。http://www.gyyxgs.com/
